Antenne Doos

!

Antenne Einddoos

cx wallbox2

Einddoos met een radio en TV uitgang.
Compleet met opbouwrand en afdekplaat.

Specificatie:
• Afscherming VHF: >75 dB
• Afscherming UHF: >65 dB
• Demping 5-862 MHz: 2 dB

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Antenne Einddoos

e.256400

Radio en TV Einddoos,
Retourgeschikt,
HDTV Geschikt.
Specificatie:
• Frequentiebereik: 5-2200 MHz
• Retourgeschikt: 5-30 Mhz / 65 MHz
• Demping: 5 dB


Wordt geleverd zonder afdekplaat (e.256200)
en opbouwrand (e.256210).

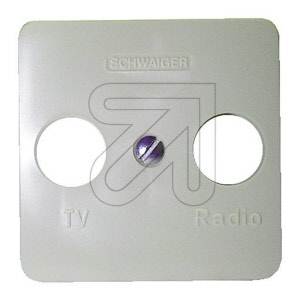

Afdekplaat

e.256200

Afdekplaat voor Einddoos,
Spier Wit.
Specificatie:
• 75 x 75mm
Geschikt voor: Einddoos e.256400

Opbouwrand

e.256210

Opbouwrand voor Einddoos,
Spier Wit.
Specificatie:
• 75 x 75 x 26mm
Geschikt voor: Einddoos e.256400

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Hirschmann Antenne Einddoos

rh-edc1000

 Radio en TV Einddoos,
Type EDC1000,
Retourgeschikt.
Deze vernieuwde einddoos is ook iets platter waardoor er meer ruimte ontstaat in de installatiedoos.
Montage filmpjes Hirschmann
Specificatie:
• Frequentiebereik: 5-862 MHz
• Retourgeschikt: tot 75 MHz
• Demping: 1,8 dB


Wordt geleverd zonder afdekplaat (RH-AD350)
en opbouwrand (RH-AR20S).

Hirschmann Afdekplaat

rh-ad350

 Afdekplaat voor Hirschmann
Einddoos,
Ivoor.
Geschikt voor: Einddoos rh-edc1000

Hirschmann Opbouwrand

rh-ar20s

Opbouwrand voor Hirschmann
Einddoos,
Ivoor.
Specificatie:
Geschikt voor: Einddoos rh-edc1000

=============================================================================================================

Antenne Aansluit Doos

cx wallbox

Inbouw of opbouwdoos voor TV en Radio.
Te gebruiken als doorvoerdoos of als einddoos.
Compleet met opbouwrand en afdekplaat.

Specificatie:
• Afscherming VHF: >75 dB, UHF: >65 dB
• Doorvoerdemping 5-862 MHz: 2,5 dB
• Demping VHF/UHF: 10-13 dB

Bij gebruik als einddoos dient er in plaats van een uitgaande kabel een afsluitweerstand gemonteerd te worden.

Afsluit Weerstand

cx-res

Afsluitweerstand om de laatste rijgdoos
(CX WALLBOX) af te sluiten (75 Ohm).

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

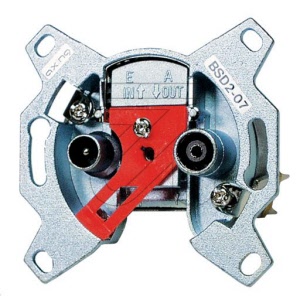

Hirschmann Antenne Rijgdoos

rh-gedu10

 Rijgwandcontactdoos voor doorgifte radio en TV signaal.

Zowel voor op- als inbouw te gebruiken.

Geschikt voor doorgifte digitale TV.

Niet gebruiken bij systemen met interactieve TV (retoursignalen).

Montage filmpjes Hirschmann
Specificatie:
• Frequentiegebied: 5-2400 MHz.
• Aansluitdemping: 10 dB
• Doorgangsdemping: 2.5 dB

Deze wandcontactdoos is te gebruiken in huisinstallaties waar maar één kabel verbinding voor handen is.

Wordt geleverd zonder afdekplaat (RH-AD350),
opbouwrand (RH-AR20S) en afsluitweerstand (RH-R77).

Hirschmann Antenne Rijgdoos

rh-gedu15

 Rijgwandcontactdoos voor doorgifte radio en TV signaal.
Zowel voor op- als inbouw te gebruiken.
Geschikt voor doorgifte digitale TV.
Niet gebruiken bij systemen met interactieve TV (retoursignalen).
Specificatie:
• Frequentiegebied: 5-2400 MHz.
• Aansluitdemping: 15 dB
• Doorgangsdemping: 0,8 dB

Deze wandcontactdoos is te gebruiken in huisinstallaties waar maar één kabel verbinding voor handen is.

Wordt geleverd zonder afdekplaat (RH-AD350),
opbouwrand (RH-AR20S) en afsluitweerstand (RH-R77).

Hirschmann Antenne Rijgdoos

rh-gedu20

 Rijgwandcontactdoos voor doorgifte radio en TV signaal.
Zowel voor op- als inbouw te gebruiken.
Geschikt voor doorgifte digitale TV.
Niet gebruiken bij systemen met interactieve TV (retoursignalen).
Specificatie:
• Frequentiegebied: 5-2400 MHz.
• Aansluitdemping: 20 dB
• Doorgangsdemping: 1 dB

Deze wandcontactdoos is te gebruiken in huisinstallaties waar maar één kabel verbinding voor handen is.

Wordt geleverd zonder afdekplaat (RH-AD350),
opbouwrand (RH-AR20S) en afsluitweerstand (RH-R77).

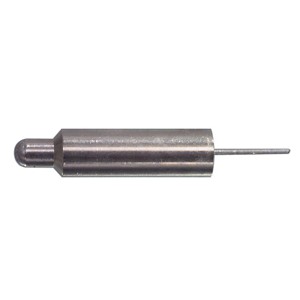

Hirschmann Afsluit Weerstand

rh-r77

 Afsluitweerstand tbv doos GEDU 10, 15 en 20. Deze afsluitweerstand altijd plaatsen in de laatste

GEDU wandcontactdoos in de rijgstreng om een

goede HF afscherming van het CAI systeem te krijgen.

Hirschmann Afdekplaat

rh-ad350.

 Afdekplaat voor Hirschmann
Rijgdoos,
Ivoor.
Geschikt voor:
Rijgdoos rh-gedu10, rh-gedu15, rh-gedu20

Hirschmann Opbouwrand

rh-ar20s.

 Opbouwrand voor Hirschmann
Rijgdoos,
Ivoor.
Geschikt voor:
Rijgdoos rh-gedu10, rh-gedu15, rh-gedu20

=============================================================================================================

SAT / UHF / VHF Combiner

fc-comb-sat-kn
Klik op het plaatje voor een voorbeeld.

Deze SAT/UHF/VHF combiner wordt
gebruikt om een satellietsignaal samen te voegen met bijvoorbeeld het kabelsignaal.
- Satelliet DC-power pass,
- F-Connectors,
- Voor Satellite en CAI installaties,
Ook te gebruiken in combinatie met de
cx wallbox3.
 (zie hieronder)

Specificatie:
• In een metalen die-cast behuizing
• Frequentiebereik VHF/UHF: 5 - 860 MHz
• Frequentiebereik SAT: 950 - 2250 MHz

Werkt ook andersom

Antenne Einddoos

cx wallbox3
Klik op het plaatje voor een voorbeeld.

Einddoos met een radio, TV uitgang en

Satellite (F-Connector) uitgang.
Compleet met opbouwrand en afdekplaat.
Niet retourgeschikt.
De 3 uitgangen geven alleen het juiste signaal als het SAT en het Radio/TV signaal dmv een combiner zijn samengevoegd.

Specificatie:
• 1 ingang, 3 uitgangen
• Afscherming VHF: >75 dB
• Afscherming UHF: >65 dB
• Demping VHF/UHF: 2,5 dB
• Demping SAT: 2 dB



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Hirschmann SAT / UHF / VHF Combiner

rh-bws11
Klik op het plaatje voor een voorbeeld.

Koppelfilter CAI/Satelliet.
Om signaal vanaf een satellietschotel of schakelbox te combineren met een signaal vanaf de CAI.
Uitgevoerd met F-Connectors,
Ook te gebruiken in combinatie met
rh-eda3902f. (zie hieronder)

Specificatie:
• In een metalen die-cast behuizing
• Frequentiebereik VHF/UHF: 5 - 860 MHz
• Frequentiebereik SAT: 950 - 2250 MHz

Werkt ook andersom

Hirschmann Antenne Einddoos

rh-fs302f

Einddoos met uitgangen voor FM-, TV-, en Satellietsignalen.
Type FS302F,
Retourgeschikt.
Deze vernieuwde einddoos is ook iets platter waardoor er meer ruimte ontstaat in de installatiedoos.
Specificatie:
• Frequentiebereik: 5-862 MHz
• Retourgeschikt: tot 75 MHz
• Demping: 1,5-3 dB

Wordt geleverd zonder afdekplaat (RH-AD23) en
opbouwrand (RH-AR20S).

Hirschmann Afdekplaat

rh-ad23

Afdekplaat voor Hirschmann
Einddoos,
Ivoor.
Voor satelliet is 3e gat eenvoudig uit te breken.
Specificatie:
Geschikt voor: Einddoos FS302F

Hirschmann Opbouwrand

rh-ar20s
 Opbouwrand voor Hirschmann
Einddoos,
Ivoor.
Geschikt voor: Einddoos FS302F

=============================================================================================================

Signaal / Abonnee Overname Punt

Hirschmann
rh-tras1000b

 Hirschmann antenne aansluit doos voor Signaal Overname Punt (SOP),
TRAS1000.
Uitgevoerd als ééngats wandcontactdoos.
Wordt compleet geleverd met opbouwrand en afdekplaat.
Galvanisch gescheiden voor SOP
(= Signaal Overname Punt),
Retourgeschikt.


Op deze TRAS1000 staat de merknaam Tratec.
Deze firma maakt dit SOP voor Hirschmann, maar omdat er patenten op deze doos rusten mag Hirschmann deze niet onder zijn eigen merknaam uitbrengen.

Tratec splitter TOF-02 met 1 uitgang voor TV en 1 uitgang voor Radio

Tratec
k.8.10.60.20-0

Tratec TOF-02 opsteek filter,
Radio - TV splitter,
Rechtstreeks op de CAI-doos drukken,
Verdeelt het kabelsignaal:
- 1 signaal voor radio
- 1 signaal voor TV
Retourgeschikt,
Metaal.

Specificatie:
ingang:
1x coax vrouwelijk

uitgangen:
1x coax mannelijk, TV
1x coax vrouwelijk, Radio
Het ingangssignaal moet natuurlijkt zowel de radio als tv signalen bevatten.

König RTV / Retour Kanaal Filter - Abonnee Overname Punt

ant filter10

Dit filter is geschikt voor gebruik als Abonnee Overname Punt en als Retourkanaalfilter.

De uitgangen zijn gescheiden in TV / Radio frequenties en de retourband voor internet en digitale televisie (5-1000MHz).
De ingangen zijn dubbel galvanisch gescheiden.

Specificatie:
• Demping FM/TV: max. 5 dB
• Demping Data: max. 4.5 dB
• Isolatieweerstand: DC500V > 100MOhm
• Dieelectrische sterkte: DC2.2KV / 1 minuut
• Uitgangen, F-Connector.

Voor verloopstekkers van F-connector naar 'reguliere' Coax-stekker.... zie onder aan deze pagina.

F - Coax Verloopstekker

fc-026prof

F-connector Male naar
Coax Female.
Specificatie:
• Extra hoge kwaliteit
• Metaal

F - Coax Verloopstekker

fc-029

F-Connector Male naar
Coax Male.
Specificatie:
• Extra hoge kwaliteit
• Metaal
